VOIP di CISCO PACKET TRACER dengan 5 IP PHONE

Assalamu'alaikum Wr.Wb.

Hai teman-teman......Pada kesempatan kali ini kita akan mengkonfigurasi VOIP pada CISCO PACKET TRACER

ALAT DAN BAHAN :

• PC
• APLIKASI CISCO PACKET TRACER
• ROUTER 2811
• SWITCH 2950-24
• 5 IP PHONE

LANGKAH-LANGKAH :

        1.Buka cisco,kemudian kita gunakan router  2811,switch 2950-24 dan 5 IP PHONE ,dan              sambungkan router dengan switch menggunakan kabel straight,dan sambungkan ip phone ke switch    menggunakn kabel straight
         2.pasang kabel adaptor pada setiap ip phone

         3.kemudian,lakukan konfigurasi pada router,dengan cara klik pada router kemudian masuk ke                CLI,
            masukkan perintah sesuai pada gambar dibawah ini:
           >en
           #config terminal
           #int fa0/0
           #ip add 192.168.10.1 255.255.255.0
           #no sh



        4.kemudian ketikkan perintah do sh ip int br



hasilnya sukses ip yang telah kita masuk kedalam tabel routing

      5.konfigurasi DHCP pada router dengan ketikkan perintah:

         ip dhcp pool voice

         network 192.168.10. 0 255.255.255.0

         default-router 192.168.10.1

         option 150 ip 192.168.10.1

         ip dhcp excluded-address 192.168.10.1

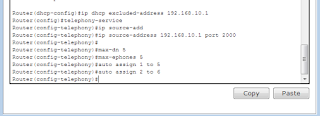

       6.konfiguasi telephony-service

          telephony-service

          ip source address 192.168.10.1 port 2000

          max-dn 5

          max-ephones 5

          auto assign 1 to 5

          auto assign 2 to 6



      7.konfigurasi ip phone,dengan memasukan perintah seperti gambar dibawah ini:



      8. Sekarang kita tinggal melakukan konfigurasi pada switch dengan perintah:

         >en

         #config terminal

         #int range fa0/1-24

         #sw voice vlan 1

       9. Cek koneksi

           setelah semua ip phone mendapatkan ip dan dial number

Kita akan melakukan panggilan dari IP Phone 1 yang memiliki number 11 memanggila ke IP Phone 2 dengan number 12>jika sudah,maka pada IP PHONE 2 akan kelip-kelip

lakukan uji coba yang sama terhadap IP Phone lainnya

SEKIAN postingan kali ini,jika ada kesalahan dalam penulisan dan kata- kata yang kurang dimengerti mohon dimaafkan....

TERIMA KASIH...wasalamu'alaikum Wr.Wb
